闫青银



摘   要：在数控开料机中使用龙诚LC200系列PLC配合维宏数控系统实现自动上下料。

关键词：数控开料机，龙诚LC200，PLC

    对于很多客户来说，目前人员工资上涨，手工开料效率低下，人员不好管理；想购买设备又担心不会用或用不好。新一代数控开料机，代替传统的手工操作，是木工行业的佼佼者，提高板材利用率！开料机用铣刀开料，可以任意掉转方向，可切割异形板材，配合优化软件，合并订单排版利用率96%以上。节省人工，推台锯2个人操作一台机，开料机一人操作多台机，不用为招人或者人员工资高、不好管理发愁。机器为傻瓜式操作，全部数据尺寸都由计算机计算，零错误，零故障率。操作简单，任何一个小工，经过厂家3~5小时培训就可直接上岗。配置专用排版下料软件，实现自动排版+板材下料+异形切割+垂直打孔等功能，完全可以代替大锯，节省锯工，节约成本。适合于多元化复合型产品加工，如木门行业、橱柜行业、板式家具批量化、多样化零组件产品（如橱柜）的生产。

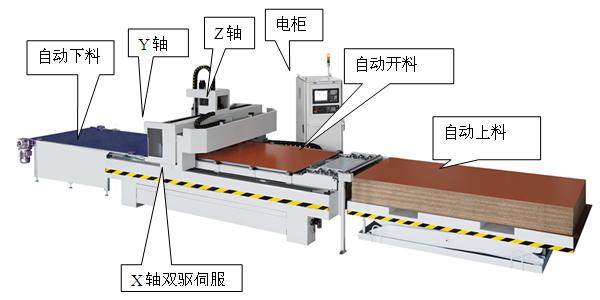

图1开料机 系统

2.  工艺流程说明：

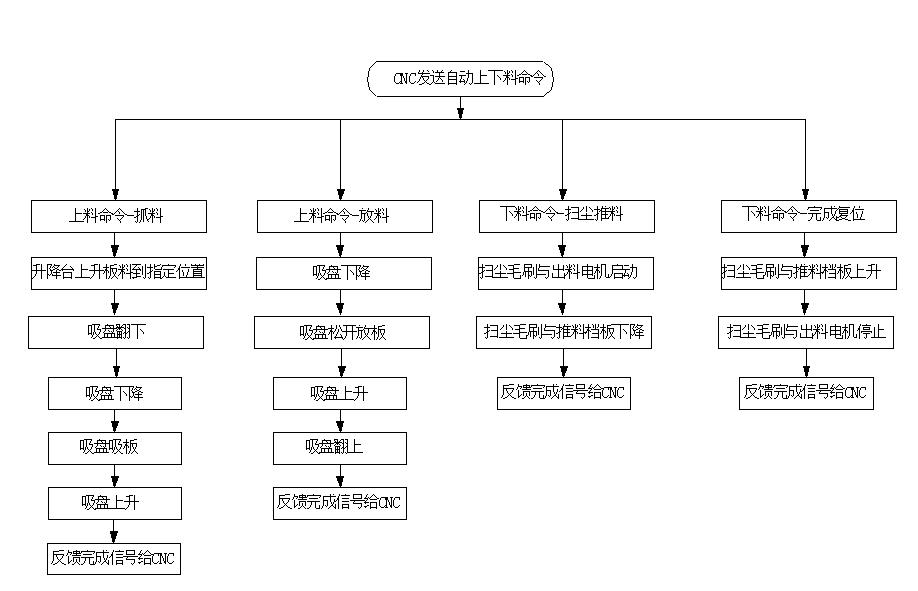

图2 数控开料机自动上下料流程图

3. 系统需求分析：由于维宏CNC系统没有控制IO进行实时处理的PLC功能，使用龙诚LC200系列 PLC与维宏CNC系统配合，通过编辑PLC逻辑处理程序来实现自动上下料功能，这样既能完成系统功能设计的需要，又节省了成本。技术难点在于如何龙诚LC200系列 PLC如何与维护CNC之间进行通讯。本系统采用IO输入端口接收命令，然后处理后再通过IO输出端口反馈信息给CNC系统来进行通讯。

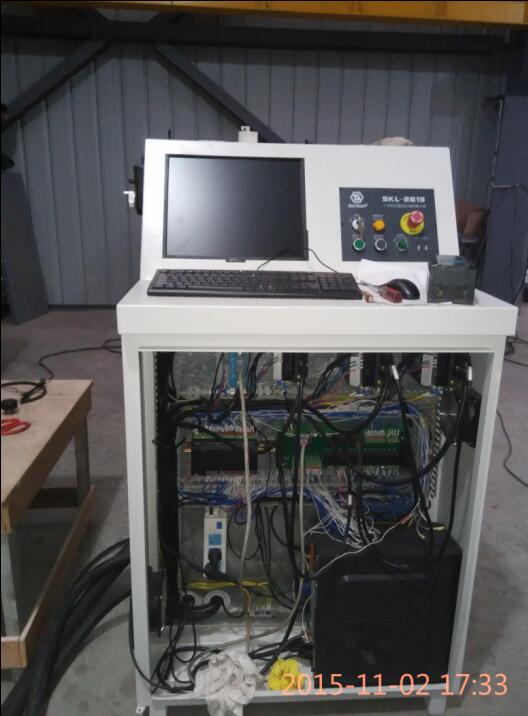

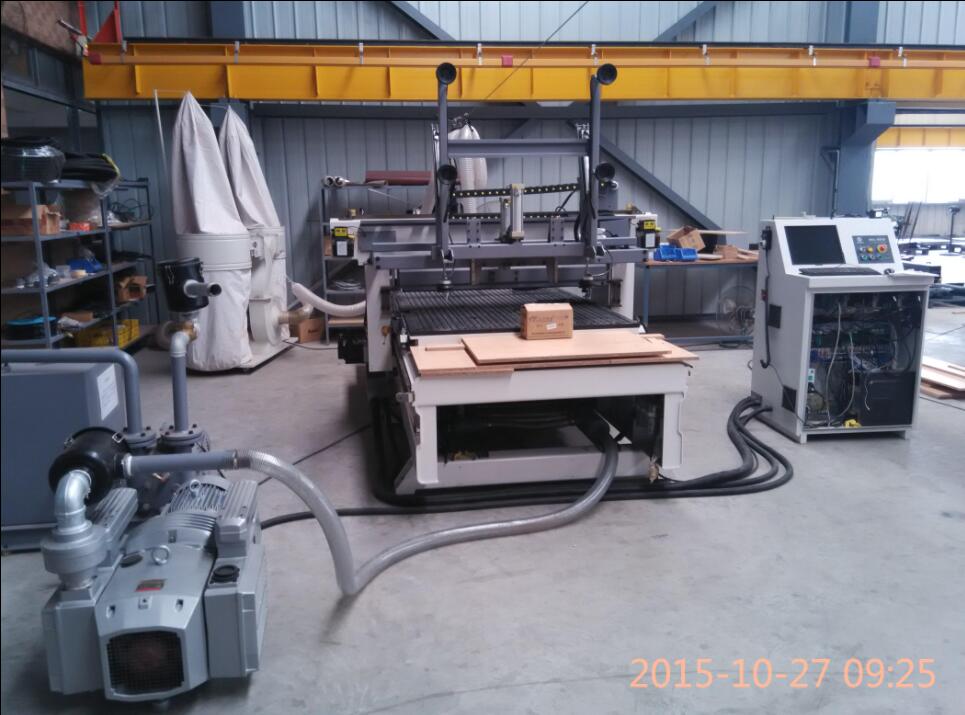

1.应用设备图片展示：

1.龙诚LC200系列 PLC编程软件上手容易，简单易学。梯形图通俗易懂，对于开必逻辑相对简单的PLC程序来说比较容易实现。
